TWS2250 Flüssigkeitsenden aus Edelstahl Lieferanten, Unternehmen - Anhui Tianyu Petroleum Equipment Manufacturing Co., Ltd.

TWS2250 Flüssigkeitsenden aus Edelstahl

TWS2250 Flüssigkeitsendbaugruppe aus Edelstahl
Rohmaterial: Selektive Montage, legierter Stahl (4330 V, N-14, N-22), Edelstahl (17-4PH, 15-5PH).
Schmieden von Geräten mit hoher Tonnage. Fortschrittliche Technologie sorgt für gleichmäßiges Schmieden und Korn und kontrolliert effektiv den Gehalt an schädlichen Eisenelementen.
Einteiliges Schmieden und einteilige Wärmebehandlung sorgen für eine stabile Produktleistung mit Festigkeit und Zähigkeit.
Optimieren Sie das interne Strukturdesign des Produkts, um seine Lebensdauer zu verlängern. (Schlitztyp, Laternenabdeckungstyp, exzentrischer Stütztyp). Verstärken Sie die innere Struktur, um sie verschleißfest und druckbeständig zu machen.
Die Rohmaterialkonstruktionen der Hauptkomponenten wie Ventilkörper, Ventilsitz und Kolben im verbesserten Hohlraum wurden optimiert, um ihre Lebensdauer zu verlängern.
Mehrere Größenoptionen (52“, 56“ und 60“) können mit verschiedenen gängigen Pumpwagen auf dem Markt kombiniert werden.
Die verschiedenen Kolbengrößen (3,75“, 4“ bis 6“) erfüllen die Anforderungen unterschiedlicher Fracking-Prozessdesigns.
Der bevorzugte Edelstahl kann eine mehr als viermal längere Lebensdauer bei nur halb so hohen Kosten wie legierter Stahl erreichen.

Produktinformationen

Technische Parameter

Maximale Bremsleistung	2.250 PS (1.864 kW)
Maximale Belastung der Pleuelstange	1.020 kW (229.305 lbf)
Schlaganfall	8" (203,2 mm)
Übertragungsmodus	Doppel-Rundsäulen-Schrägverzahnungsgetriebe
Übersetzungsverhältnis	6,353:1
Abmessungen	93,0367,9945,35 Zoll (2.3631.7271.152 mm)
Nettogewicht	14.000 Pfund (6.350 kg)

Einführung in das hydraulische Ende

Produktname	Produktmodell	Produktmaterial	Hauptspezifikationen	Außenmaße/mm
Hydraulisches Endgehäuse / hydraulische Endbaugruppe	TWS2250	4330V/17 - 4PH / 15 - 5PH	4,0"/4,5" / 5,0"/5,5"	914,45556,6504,8

KOLBENGRÖSSE	115				150				200				300				330
	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA
3,75"	131	496	21500	148	171	647	20370	140	230	871	15100	104	340	1287	10032	69	380	1438	9125	63
4"	150	568	18900	130	195	738	17900	123	259	980	13176	91	390	1476	8853	61	427	1616	8033	55
4,5"	189	715	14850	102	246	931	14100	97	330	1249	10445	72	495	1874	6988	48	543	2055	6346	44
5"	235	889	12050	83	305	1154	11420	79	405	1533	8501	59	610	2309	5653	39	671	2540	5130	35
5,5"	285	1079	9995	69	360	1363	9450	65	495	1874	7026	48	738	2793	4670	32	814	3081	4235	29
6"	334	1264	8400	58	430	1628	7950	55	585	2214	5905	41	871	3297	4005	28	965	3653	3568	25

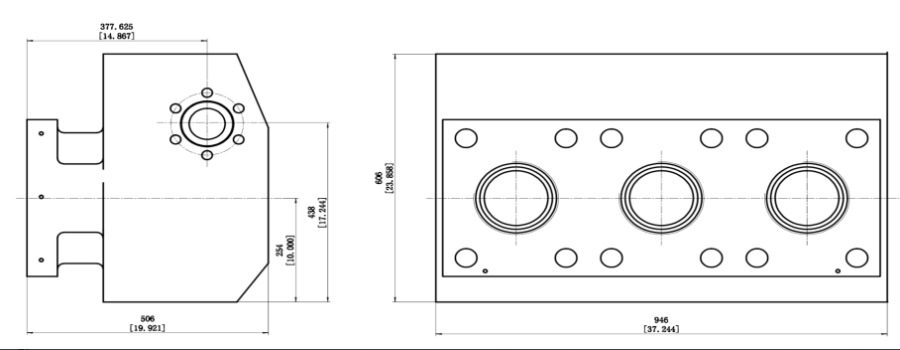

TWS2250 Fluid End Außenabmessungen

Das Flüssigkeitsende aus Edelstahl TWS2250 ist eine Schlüsselkomponente mit hervorragender Leistung in allen Aspekten.

Die Rohstoffe sind hochwertiger Edelstahl 17-4PH und 15-5PH. Obwohl die Kosten doppelt so hoch sind wie bei legiertem Stahl, kann bei erheblicher Kosteneffizienz eine mehr als vierfache Lebensdauer erreicht werden.

Die Produktion basiert auf leistungsstarken deutschen SIMATO-Geräten zum Schmieden. Fortschrittliche Technologie sorgt für Schmiedeverhältnis und Kornhomogenisierung. Der Eisengehalt beträgt ≤1. In Kombination mit einteiligem Schmieden und Wärmebehandlung gewährleistet es eine stabile Produktleistung sowie hervorragende Festigkeit und Zähigkeit.

Hinsichtlich des strukturellen Designs ist der innere Hohlraum auf Schlitztyp, Lampenabdeckungstyp, Exzenterhalterungstyp usw. optimiert, die nach der Verstärkungsbehandlung verschleißfest und druckbeständig sind. Das Rohmaterialdesign der Hauptzubehörteile, wie Ventilkörper, Ventilsitz und Kolben im Hohlraum, wurde verbessert, um die Lebensdauer weiter zu verlängern.

Es ist sehr anpassungsfähig und in den Größen 52 Zoll, 56 Zoll und 60 Zoll erhältlich, sodass es zu allen gängigen Pumpwagentypen passt. Die Kolbengröße reicht von 3,75 Zoll bis 6 Zoll, was den Anforderungen verschiedener Frakturierungsprozesse gerecht wird und eine zuverlässige Wahl für Frakturierungsvorgänge darstellt.
