Produktinformationen
Technische Parameter
| Maximale Bremsleistung | 2.500 PS (1.864 kW) |
| Maximale Belastung der Pleuelstange | 855,5 kW (192.325 lbf) |
| Schlaganfall | 8" (203,2 mm) |
| Übertragungsmodus | Doppel-Rundsäulen-Schrägverzahnungsgetriebe |
| Übersetzungsverhältnis | 6,353:1 |
| Abmessungen | 2.201 x 2.013 x 1.161 mm (86,65 x 79,27 x 45,7 Zoll) |
| Nettogewicht | 7.300 kg (16.093 lbf) |
Einführung in das hydraulische Ende
| Produktname | Produktmodell | Produktmaterial | Hauptspezifikationen | Außenmaße/mm |
| Hydraulisches Endgehäuse / hydraulische Endbaugruppe | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| KOLBENDURCHMESSER | LEISTUNG PRO UHR | Fördervolumen bei Pumpstokern pro Minute | |||||||||
| IN | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

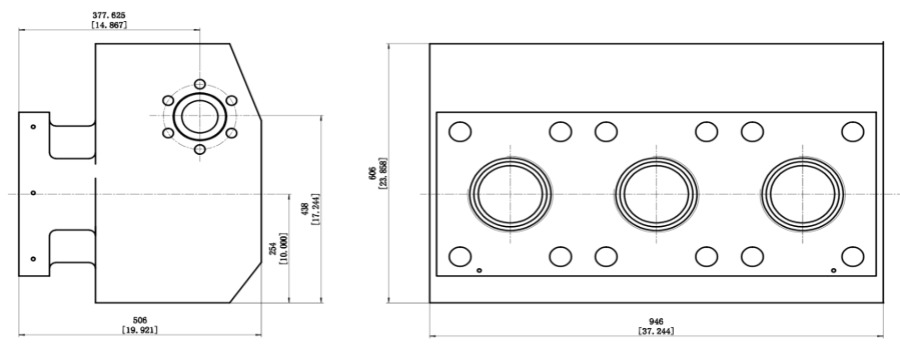

| Außenabmessungen des Hydraulikendes QWS2500 |
 |
Das Edelstahl-Flüssigkeitsende QWS2500 hat sich aufgrund seiner hervorragenden Materialauswahl und Prozessinnovation zu einer leistungsstarken Wahl im Bereich des Flüssigkeitstransports entwickelt.
Was die Rohstoffe betrifft, so werden die Kernkomponenten aus hochwertigen Edelstählen wie 17-4PH und 15-5PH ausgewählt, kombiniert mit legierten Stählen wie 4330V, N-14 und N-22, um eine solide Qualitätsbasis zu schaffen. Besonders hervorzuheben ist, dass der ausgewählte Edelstahl zwar doppelt so teuer ist wie der legierte Stahl, aber eine mehr als vierfache Lebensdauer erreichen kann, was den Anwendern langfristige wirtschaftliche Vorteile bringt.
Während des Herstellungsprozesses, der sich auf Schmiedeanlagen mit hoher Tonnage stützt, wird fortschrittliche Technologie eingesetzt, um ein angemessenes Schmiedeverhältnis und eine Kornhomogenisierung sicherzustellen, und der Ferritgehalt wird streng auf ≤ 3 % kontrolliert, um die Qualität der Rohstoffe von der Quelle sicherzustellen. Der präzise Prozess des Einzelstückschmiedens und der Einzelstückwärmebehandlung verleiht dem Produkt darüber hinaus stabile Festigkeit und Zähigkeit, sodass es komplexe Arbeitsbedingungen problemlos bewältigen kann.
Hinsichtlich des strukturellen Designs hat das Flüssigkeitsende viele Innovationen gezeigt. Der innere Hohlraum verfügt über optimierte Designs wie Kartensteckplatztyp, Lampenabdeckungstyp und Exzenterhalterungstyp, und nach der Verstärkungsbehandlung werden die Verschleißfestigkeit und die Druckfestigkeit erheblich verbessert. Gleichzeitig bilden die Verbesserungen des Rohmaterialdesigns der Hauptzubehörteile wie Ventilkörper, Ventilsitz und Kolben einen Synergieeffekt mit der Verstärkung des inneren Hohlraums und verlängern die Gesamtlebensdauer erheblich.
Darüber hinaus bietet der QWS2500 eine Vielzahl von Außengrößen von 52 Zoll, 56 Zoll und 60 Zoll, die perfekt zu den gängigen Pumpwagen auf dem Markt passen und verschiedene Anforderungen an den Transport von Flüssigkeiten mit umfassenden Vorteilen erfüllen.
