Frac-Pumpenflansche

Der Frac-Pumpenflansch ist eine wichtige Verbindungskomponente des Flüssigkeitsübertragungssystems von Fracking-Geräten. Unser Unternehmen liefert Verbindungsflansche, Auslassflansche, Blindflansche usw. ​

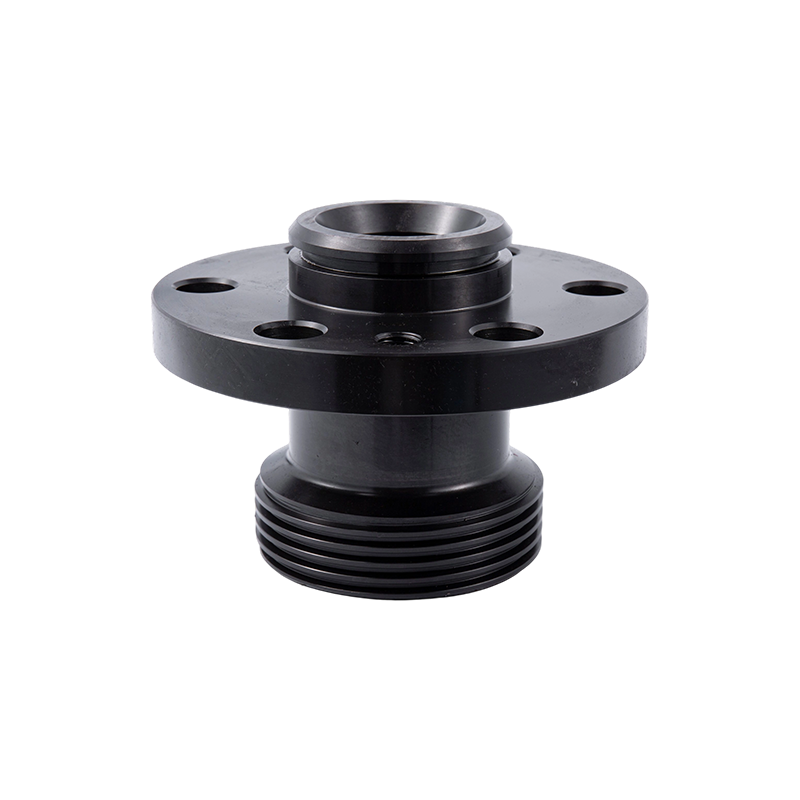

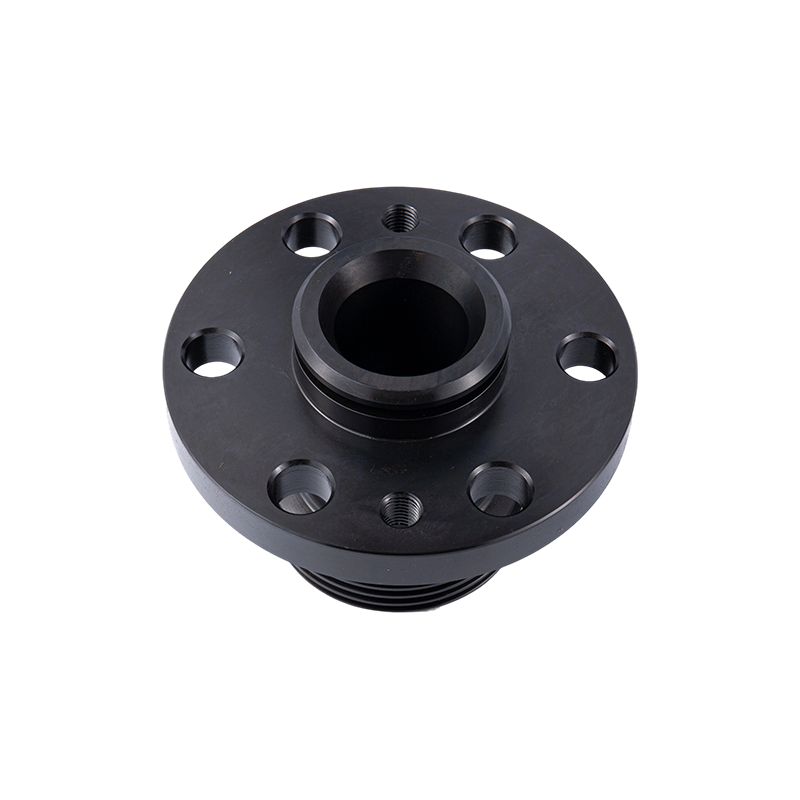

Der Frac-Pumpen-Verbindungsflansch ist die zentrale Verbindungskomponente der Saug- und Auslassenden der Fracturing-Pumpe. Es verfügt über ein schnelles Verbindungsstrukturdesign. Sein bemerkenswertes Merkmal ist, dass es über eine drehbare Verbindungsverbindung verfügt, die unter hohem Druck schnell zerlegt und zusammengebaut werden kann, wodurch die Zeit für die Wartung der Ausrüstung und den Austausch der Rohrleitungen erheblich verkürzt wird. Dieser Flansch wird normalerweise aus hochfestem legiertem Stahl geschmiedet und die Oberfläche ist mit Korrosionsschutz behandelt. Es hält den korrosiven Flüssigkeiten und Drücken stand, die üblicherweise bei Fracking-Vorgängen auftreten (normalerweise bis zu 10.000 psi oder mehr). Es wird häufig in der Verbindung zwischen Frakturierungspumpen und Saug- und Auslassverteilern eingesetzt.

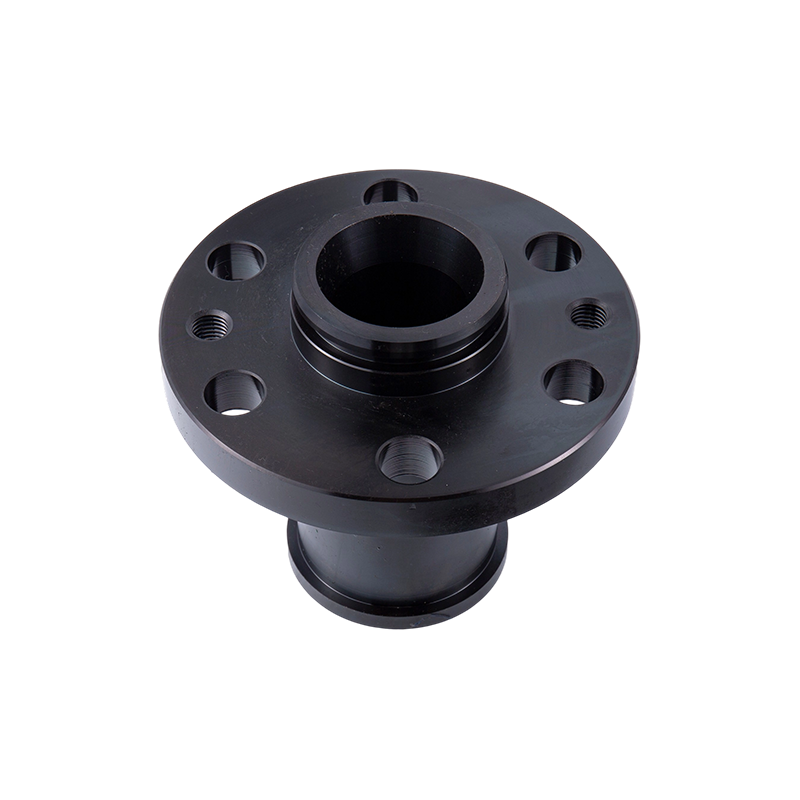

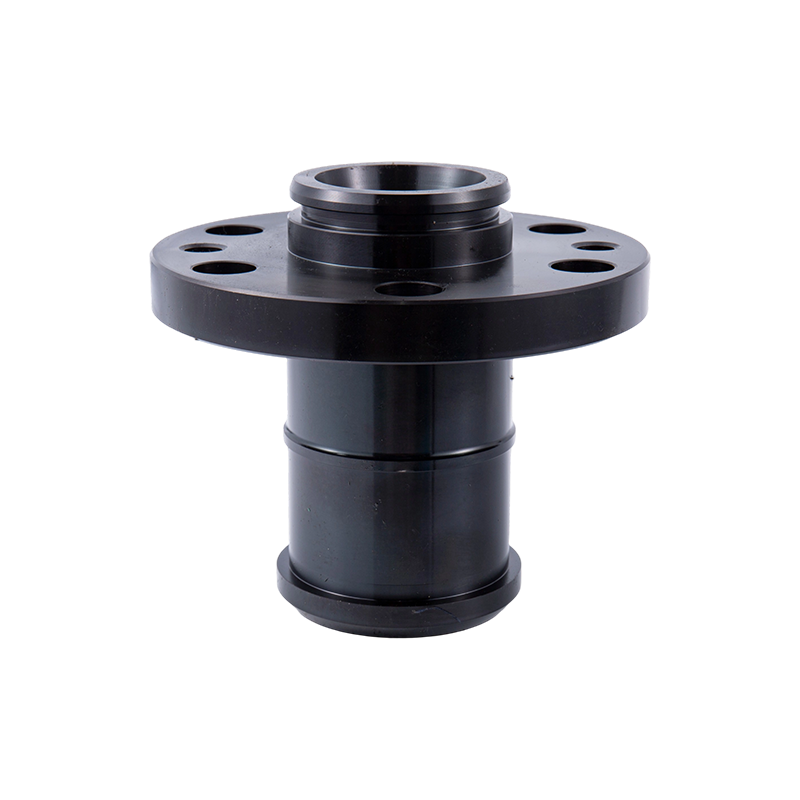

Der Auslassflansch der Frac-Pumpe ist für das Auslassende der Hochdruckflüssigkeit der Frac-Pumpe vorgesehen und direkt mit der Auslassleitung verbunden. Sein strukturelles Design muss sich auf die Tragfähigkeit der Hochdruck-Aufprallkraft konzentrieren. Im Vergleich zum Anschlussflansch stellt der Auslassflansch höhere Anforderungen an die Dichtleistung und ist normalerweise mit einem Metalldichtring oder einer kombinierten Dichtstruktur ausgestattet, um ein Austreten von Hochdruckflüssigkeiten zu verhindern. Darüber hinaus wird die Flanschoberfläche des Auslassflansches mit äußerst hoher Präzision bearbeitet, um eine enge Passung mit dem Rohrleitungsflansch zu gewährleisten, was üblicherweise bei der Verbindung zwischen dem Auslassende der Frakturierungspumpe und dem Hochdrucksteigrohr und -verteiler zu sehen ist. ​

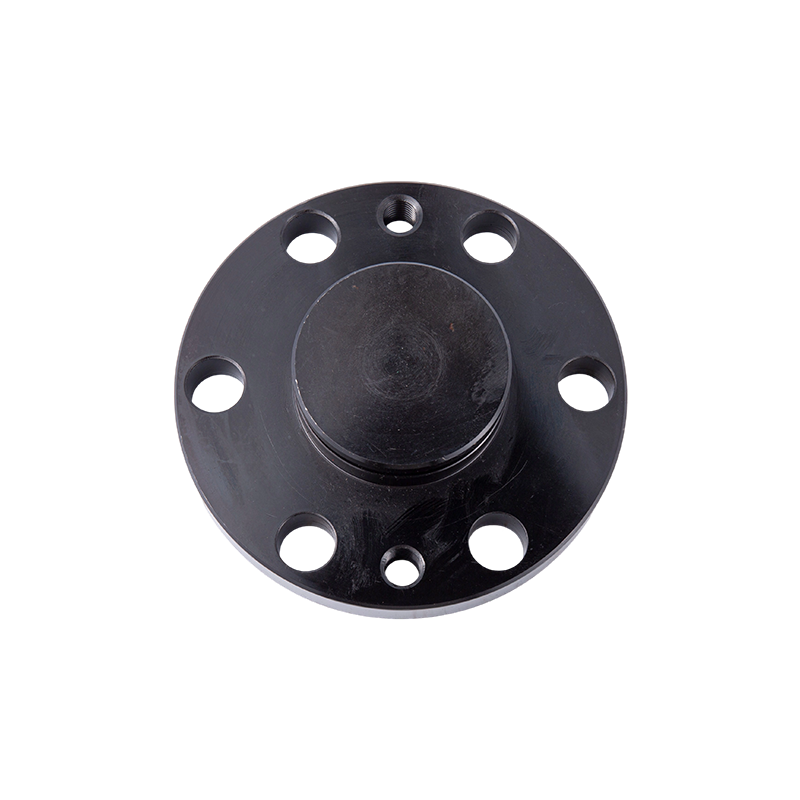

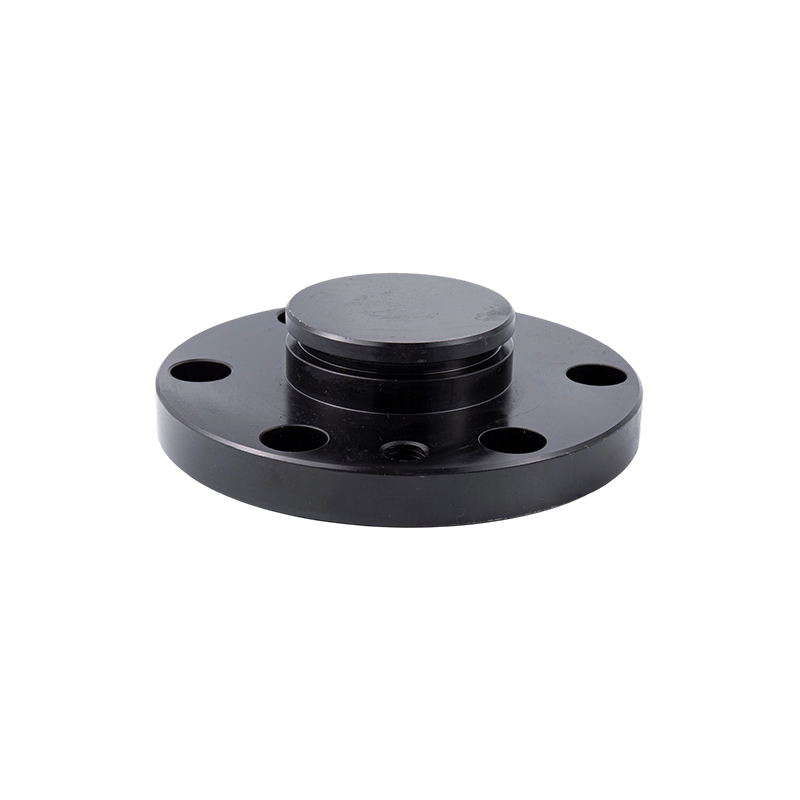

Der Frac-Pumpen-Blindflansch wird hauptsächlich zum Verschließen der Flanschschnittstelle der Frac-Pumpe oder zum vorübergehenden Isolieren der Rohrleitung verwendet. Seine Struktur besteht aus einer massiven Scheibe mit Schraubenlöchern am Rand, die zum entsprechenden Flansch passen. Wenn die Frakturierungsausrüstung überholt wird, die Rohrleitung geändert wird oder stillgelegt wird, kann der Blindflansch wirksam verhindern, dass Verunreinigungen in den Pumpenkörper oder das Rohrleitungssystem gelangen, und gleichzeitig eine Rolle bei der Sicherheitsisolierung spielen. Das Material des Blindflansches muss mit dem des Verbindungsflansches übereinstimmen, um die Druckfestigkeit und Kompatibilität der Gesamtstruktur sicherzustellen und Spannungskonzentrationen oder ungleichmäßige Korrosion durch Materialunterschiede zu vermeiden. ​

Obwohl diese drei Arten von Flanschen unterschiedliche Funktionen haben, bilden sie zusammen ein sicheres Verbindungsnetzwerk für das Fluidsystem der Frakturierungspumpe, und ihre Leistung wirkt sich direkt auf die Effizienz und Sicherheit von Frakturierungsvorgängen aus. Ventilkastenzubehör, verschiedene Modelle, ist vor Ort vorrätig und austauschbar.
